说起超薄贴面，你的印象还停留在送往加工厂做铸瓷吗？

随着椅旁CADCAM技术的应用，多种多样的可切削玻璃陶瓷材料孕育而生。

使用传统方法（比如铸瓷）制作超薄贴面，如果蜡型厚度低于0.5mm，修复体的铸造成功率就会大大下降。而椅旁切削玻璃陶瓷的工艺会在时效性和稳定性上更有优势，且效果不比铸瓷差。

那如何选择材料是一件让人纠结的事

哪种可切削玻璃陶瓷更适合制作超薄贴面？

边缘稳定性如何？

让我们通过实验展示给您

▲

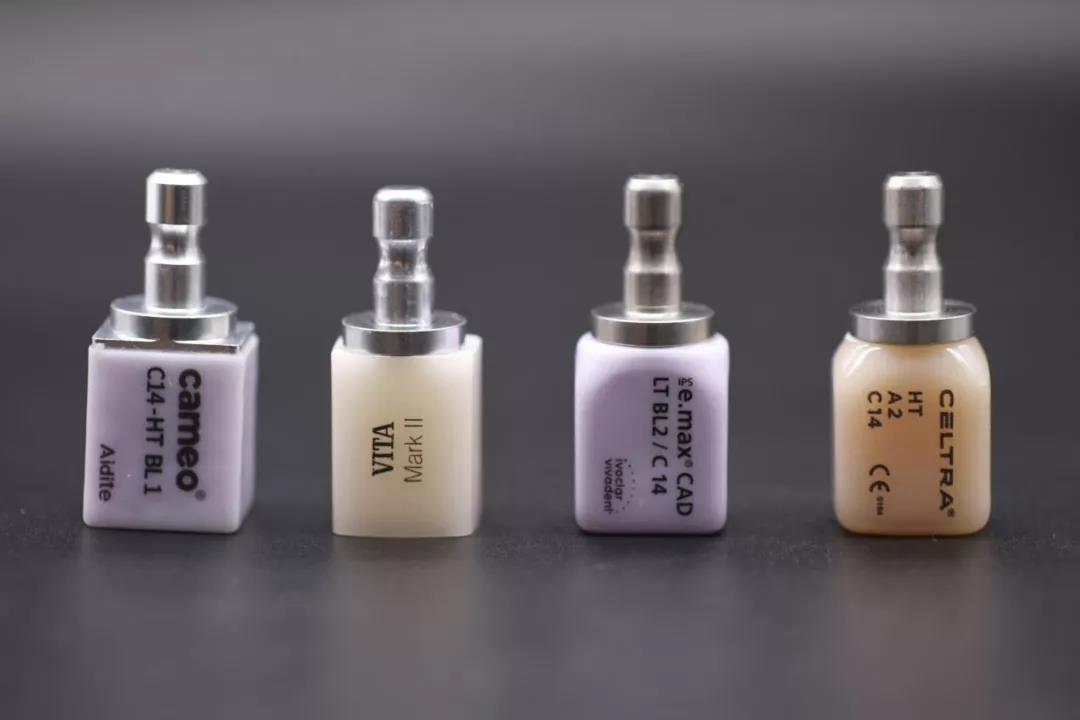

本次测试的材料是临床上较为常用的4款玻璃陶瓷，从左到右分别是

◆ 爱迪特 Cameo

◆ VITA Mark II

◆ 义获嘉 Emax CAD

◆ 登士柏西诺德 Celtra

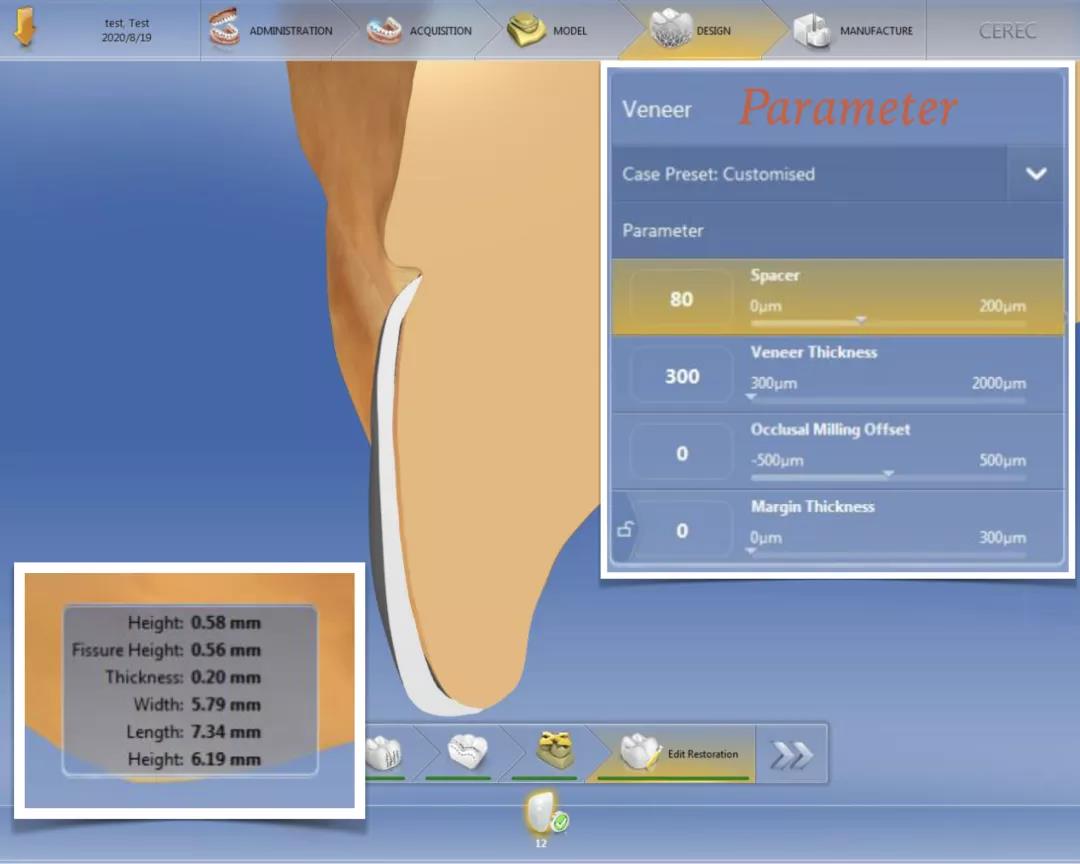

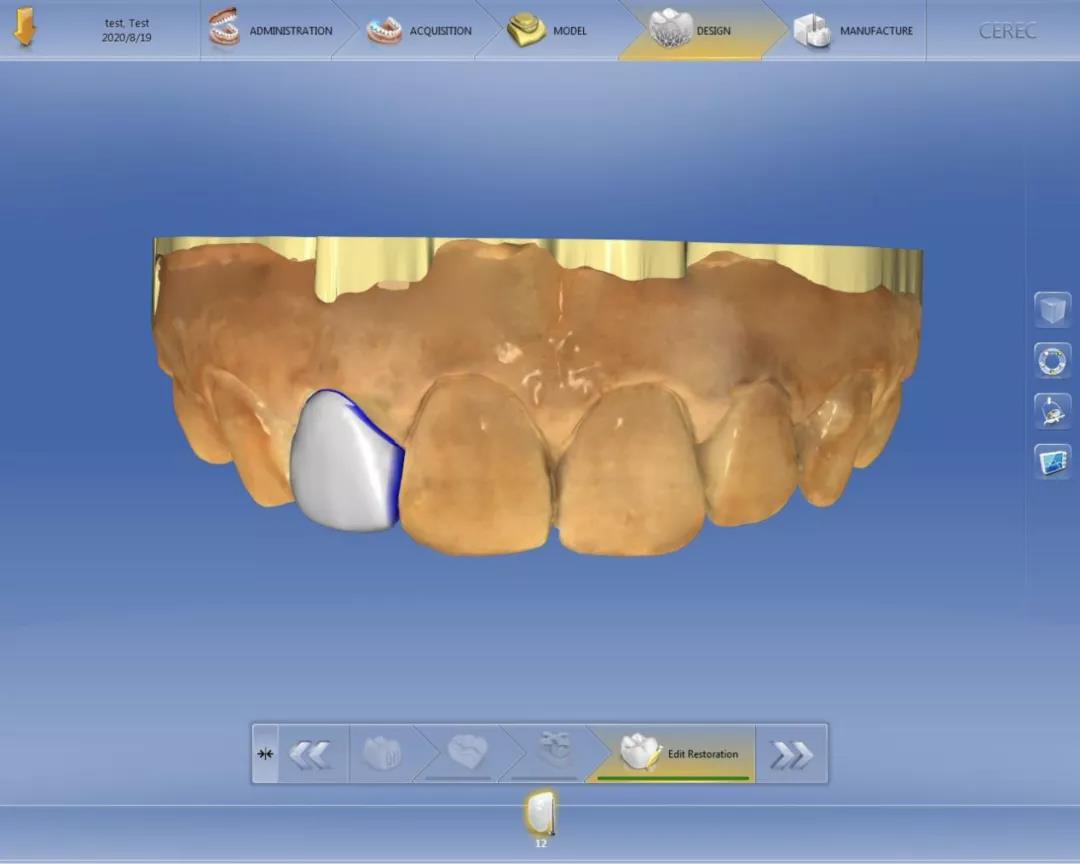

测试采用相同的修复体，加工方式。通过登士柏西诺德瓷睿刻系统对以上4种材料进行测试。模拟测试的修复体是一个12贴面，修复体边缘厚度≤0.2mm， 中1/3-颈1/3厚度0.3mm左右。

矢状面观察：修复体采用刃状边缘设计（该修复体的设计方案仅适用于此次实验并不应用于临床患者。在临床病例中如果边缘位置在非自洁区，个人建议还是需要制备肩台。）

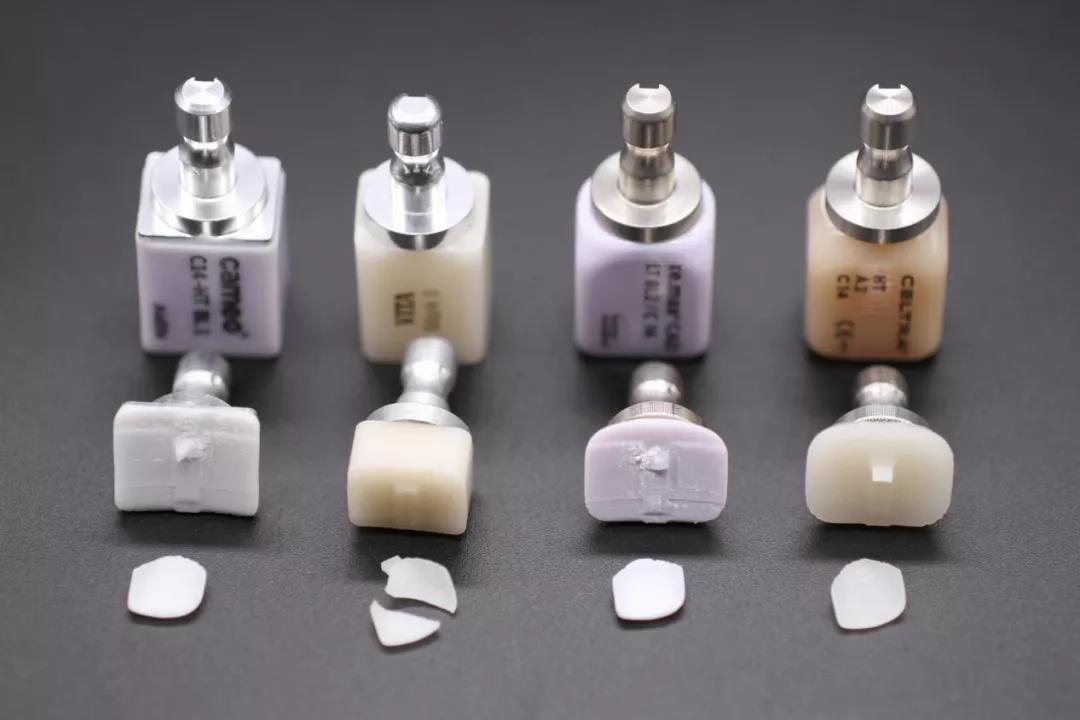

四款材料中Vita Mark II没能完整加工出来。但并不影响我们观察修复体边缘完整性。

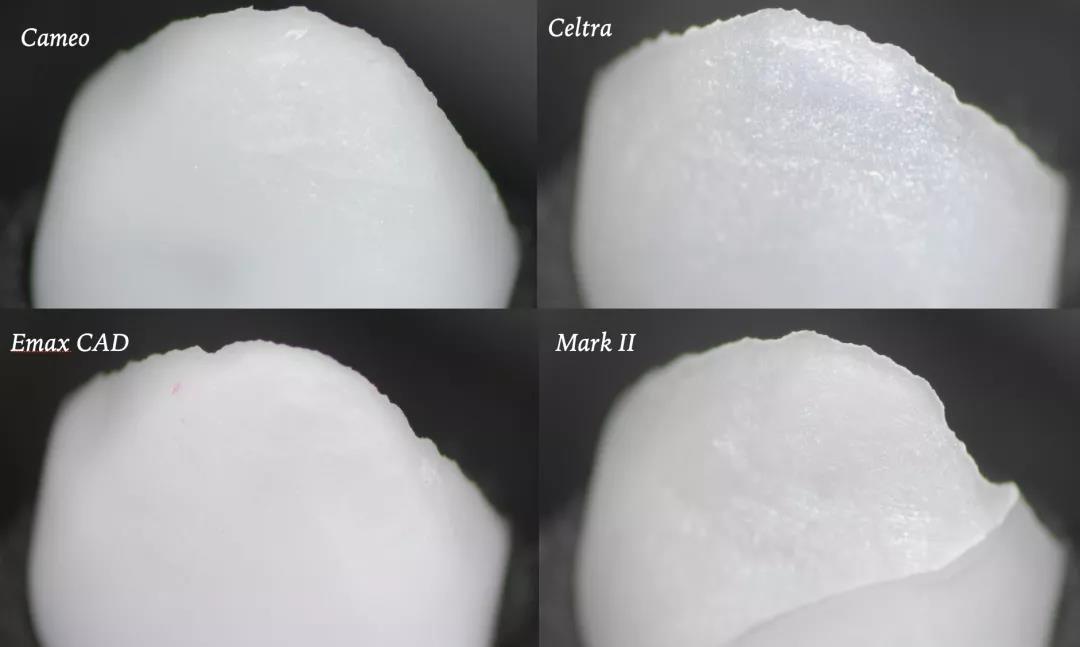

将修复体放置在显微镜下放大5倍观察。

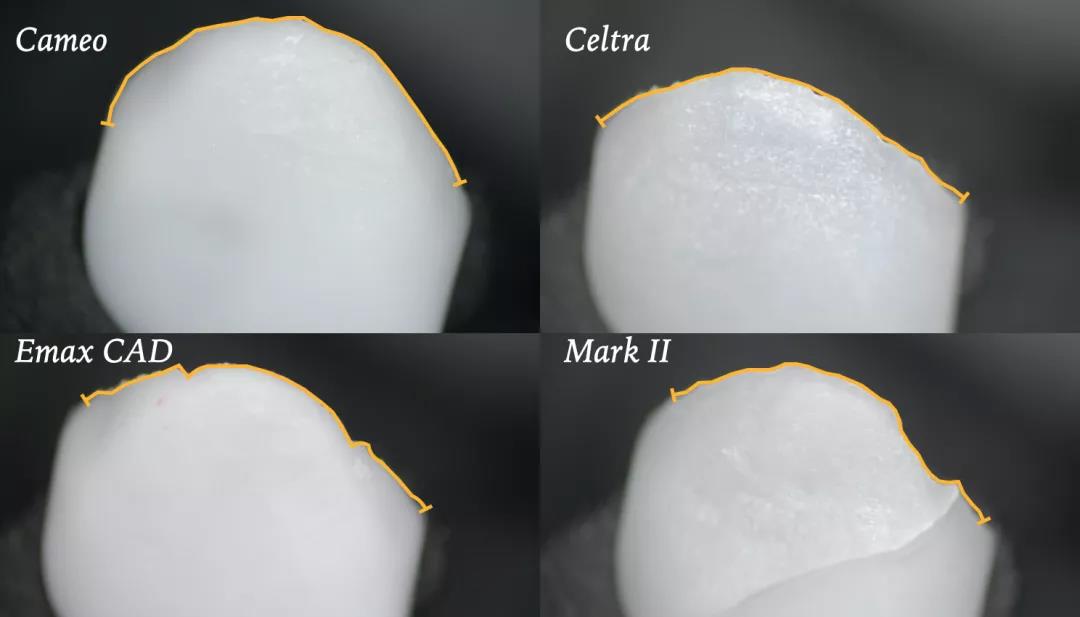

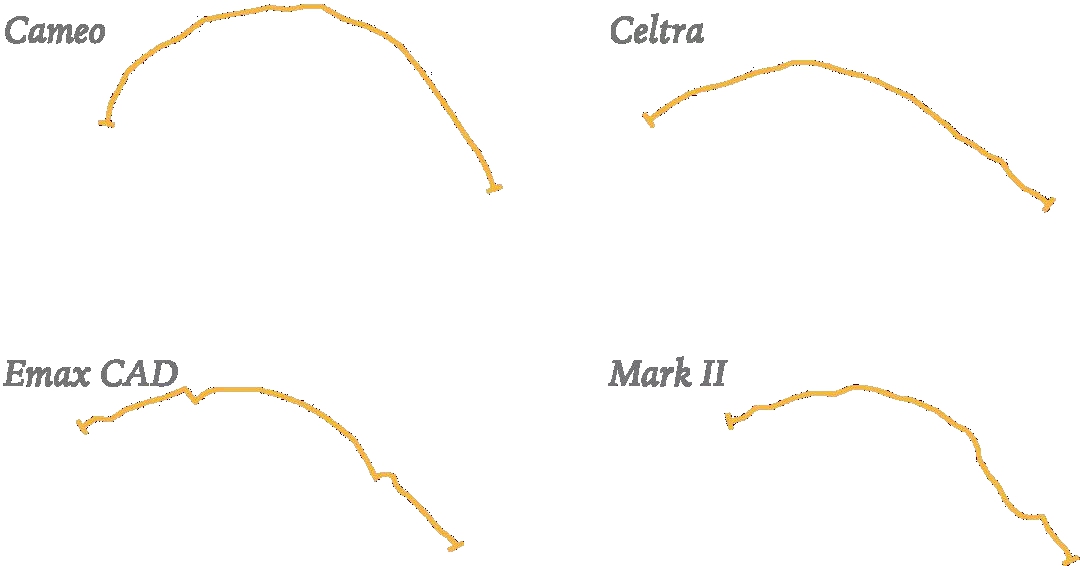

边缘完整性看，爱迪特Cameo无疑是最大的一匹黑马，纳米晶化结构，为切削修复体提供了更好的边缘稳定性以及及结构准确性，且模拟了天然牙的硬度。

CELTRA也还不错，无较大缺口，烧结后有自愈合能力。微妙之处在于其含有10%氧化锆晶体颗粒大小比硅酸锂小四倍。高挠曲强度和高玻璃基质含量达50%，抗弯强度等同于牙釉质

义获嘉的IPS e.max也不错，只是在个别位置有较明显的缺损。

Mark II的边缘破损率较高，Mark II本身也是四款材料中强度最低的一款。

◆CELTRA——锆加强型二硅酸锂玻璃陶瓷，弹性模量70Gpa，初始挠曲强度420Mpa，烧结后370Mpa。

◆IPS e.max——二硅酸锂玻璃陶瓷，弹性模量95Gpa，结晶前挠曲强度150Mpa，结晶后360Mpa。

◆Cameo——二硅酸锂玻璃陶瓷，三点抗弯强度400±60Mpa。

◆Vita Mark II——长石质玻璃陶瓷，弹性模量63Gpa，挠曲强度150Mpa。

这组测试说明了对于边缘超薄的修复体来说，加强型玻璃陶瓷更适合，弹性模量高，可切削性好，边缘连续好。

当然，通常情况下将修复体参数设置在材料的安全区内，CADCAM加工出来的修复体边缘连续光滑，密合性好。

对于修复材料的选择，需考虑机械力学特性：弹性模量，挠曲强度，应力分布，以及牙体磨除量和适应症。

本文部分来源：Motivationen

文丨刘明月

特别声明：本文统计数据主要来源：Motivationen中的数据，据公开数据搜集难以详尽，如有误差，敬请指正。

❖ 慎重声明：内容仅供学习交流，观点仅代表作者本人立场，版权归原作者所有，如有疑问请联系编辑。
