屈光手术越来越普及，手术安全是永恒话题，圆锥角膜筛查备受关注，角膜断层地形图的形态判断至关重要，然而地形图数据受多方面因素影响，要保证其数据准确，规范操作和标准设置必不可少

操 作 规 范

01环境要求

●半暗室，避免直射光进入相机，注意红外线干扰，必要时使用遮光布

●检查过程保持安静，无人员走动

02标准操作模式

粗调：

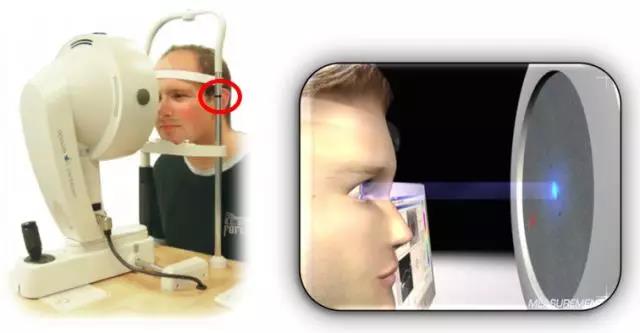

调整患者坐姿、头位；调节额托架，使患者左侧眼角对准额托架小黑环；

调整操纵杆使裂隙光对准患者检查眼；嘱患者注视固视光标。

细调：

按箭头提示调整操纵杆，当出现对焦完成指示时，叮嘱患者保持睁眼2秒

检查技巧：

出现对焦完成提示时再叮嘱患者保持睁眼，粗调和对焦过程中要提示患者自然眨眼，确保在患者最自然舒适状态获取数据

部分患者会有明显睫毛遮挡或者上睑下垂情况，需提拉眼睑保证有效数据和检查面积，提拉眼睑过程中一定注意不要压迫角膜，改变角膜形态

03质量监控

实际拍摄过程是否达到要求，Pentacam®具有独特的质量监控（QS）系统

●如果“QS”显示OK，说明数据符合临床基本要求

●如果“QS”显示黄色或者红色，请点击查看具体原因，然后重测

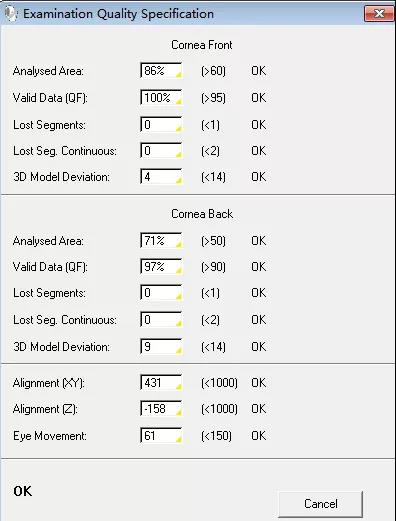

对话框显示如下：

参数注释

Analysed Area 分析区域：如果数值小于允许阈值，说明测量范围不够，病人须睁大眼睛重新测量。

Valid Data 有效数据：如果数值小于允许阈值，说明有效数据不足，请尝试在暗环境下重新测量。

Lost Segments and Lost Seg. Continuous 一张或多张断层图像丢失：如果其中一项超出了允许阈值，说明患者在测量过程中眨眼，再次测量时，要求患者在测量过程中不要眨眼，注意，对焦过程中允许患者正常眨眼，有利于患者配合。

Alignment (XY) and Alignment (Z)  XYZ空间对位偏差：如果其中一项超出了允许阈值，说明在对焦后拍摄前，机器和患者出现相对位移，再次测量时，对焦后不要移动机器并要求患者不要移动头位。

Eye Movement 眼动：如果数值超出了允许阈值，说明患者在测量过程中固视不好，再次测量时，要求患者盯住固视标。

温馨提示：

对于圆锥读图，BADIII增强扩张分析软件要求Dia=8.00

标 准 设 置

（4 Maps Refractive）

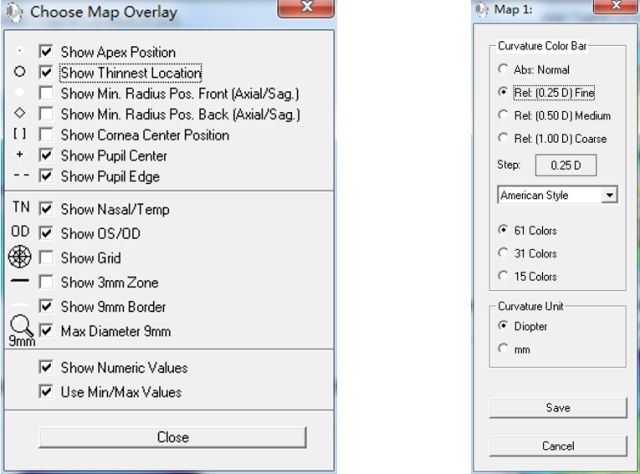

曲率图推荐设置：

右键点击轴向曲率图可设置图像参数，左键点击色阶条可设置色阶，如下

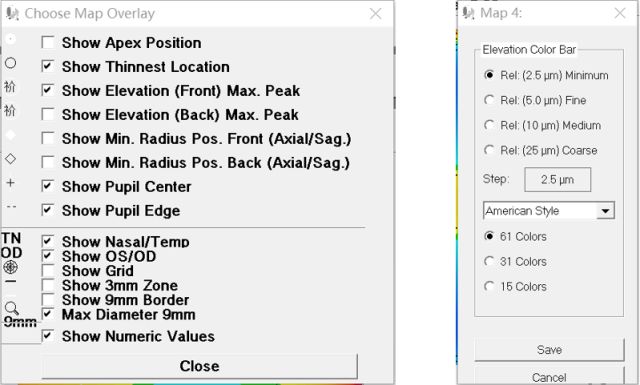

高度图推荐设置：

右键点击高度图可设置图像参数，左键点击色阶条可设置色阶，如下

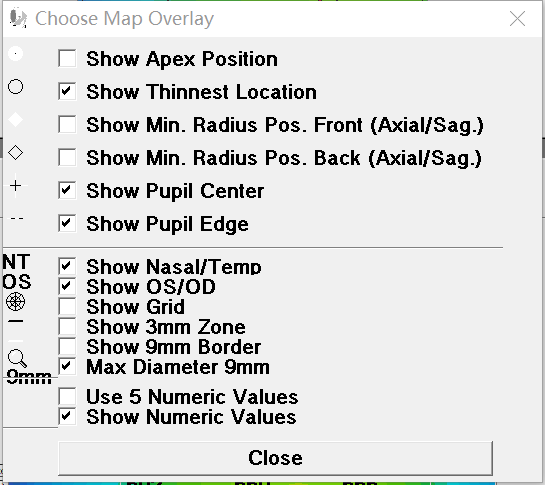

厚度图推荐设置：

设置如下图所示，色阶设置和曲率图相同

坚持规范操作和标准设置是确保获取准确结果的前提，也是圆锥角膜判读的基础，除此之外还要关注患者因生活习惯、戴镜等因素引起的角膜形态变化，以确保每一只眼睛获取的都是常态下最精确的数据
